由结构系统、地面系统、楼面系统、墙面系统、屋面系统组成，每个系统由数个单元模块组成，单元模块

在工厂制造完成，房屋在现场由单元模块装配完成。

以冷轧热镀锌或镀铝锌薄壁型钢作为主要承重结构，结合保温、隔音、防水、防火等围护材料，建造出的一种功能多样、节能环保的房屋建筑。其房屋部件可全部在工厂内规模化生产，现场只须组装作业，实现了部件的工厂化预制和房屋的现场装配化施工，是目前较成熟的一种集成房屋体系，也是未来住宅建设发展的方向。

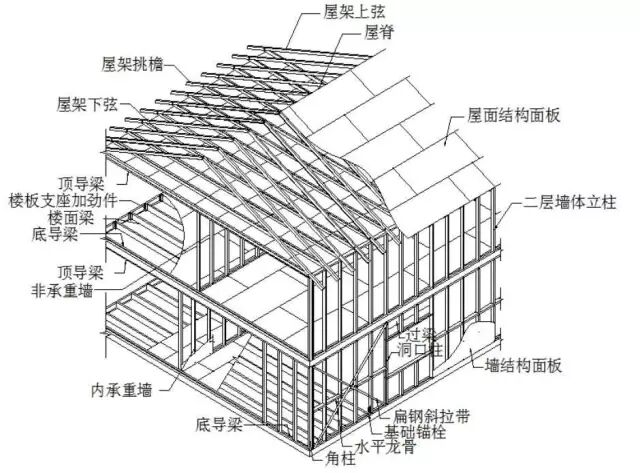

1屋面系统                  2楼面系统

3墙体系统                  4基础系统

复合屋面具有防雨、耐候、隔热等功能，可实现丰富多样的造型；

通风循环设计，时刻保持空气新鲜；

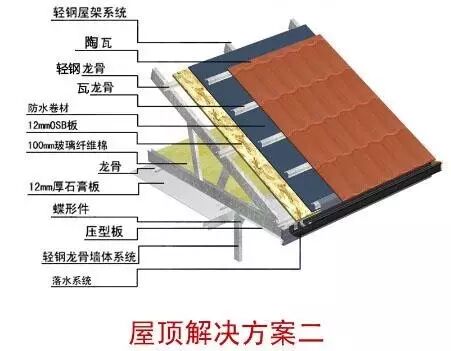

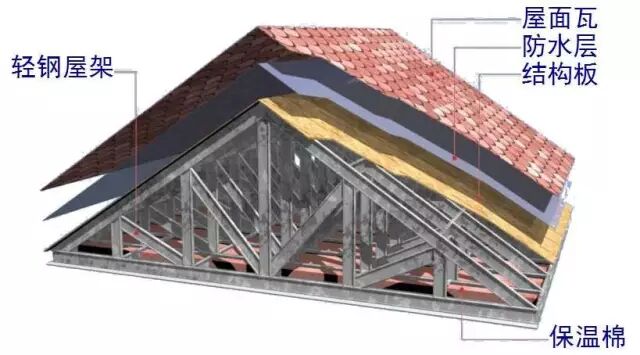

典型屋面做法

结构板与楼面钢梁组合结构，坚固稳定

各种水电管线暗敷在楼面结构内，不占用建筑层高净空

在夹层中填充玻璃纤维棉，保温隔热、吸音隔声的效果显著

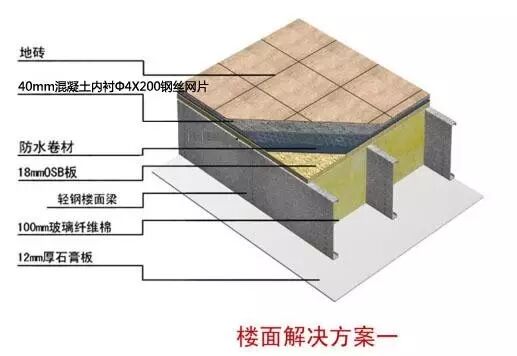

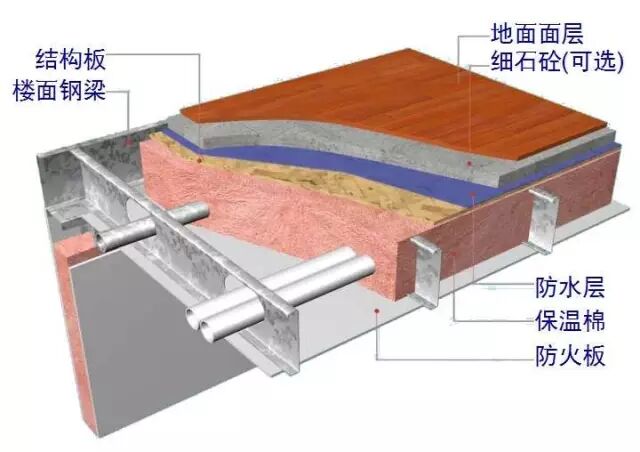

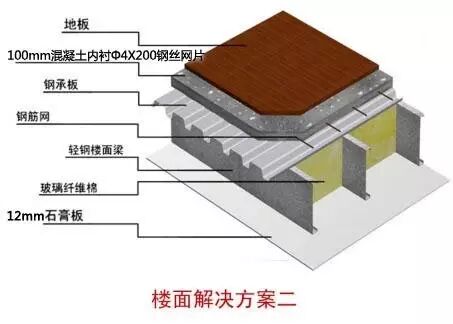

典型楼面做法

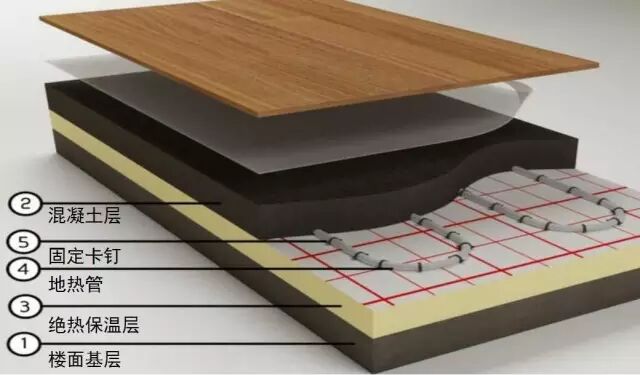

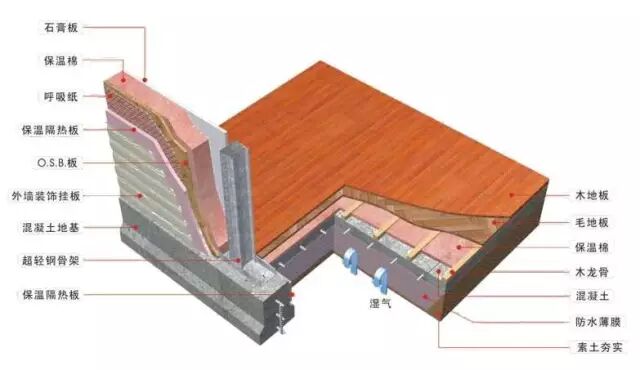

地暖工艺解剖图

墙体填充玻璃纤维棉，外墙覆盖保温板，具有良好的保温、隔热、隔音性能；

呼吸纸防水透汽，能够有效调节室内空气湿度，使居住更舒适，同时有效防止墙体内部滋生霉菌；

管线埋藏在墙内，不占室内空间

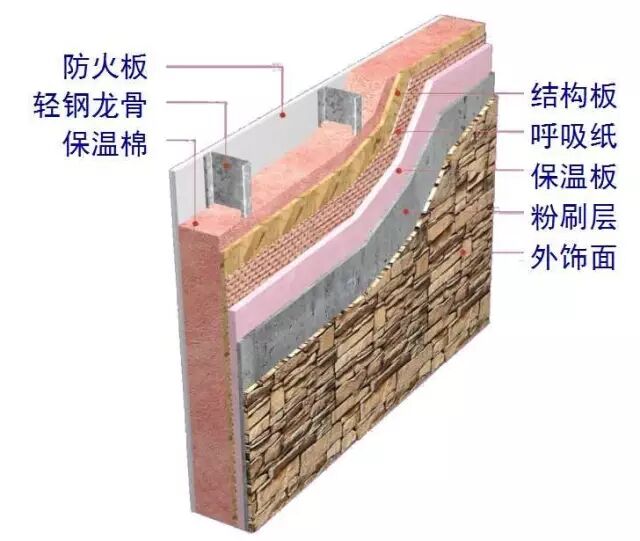

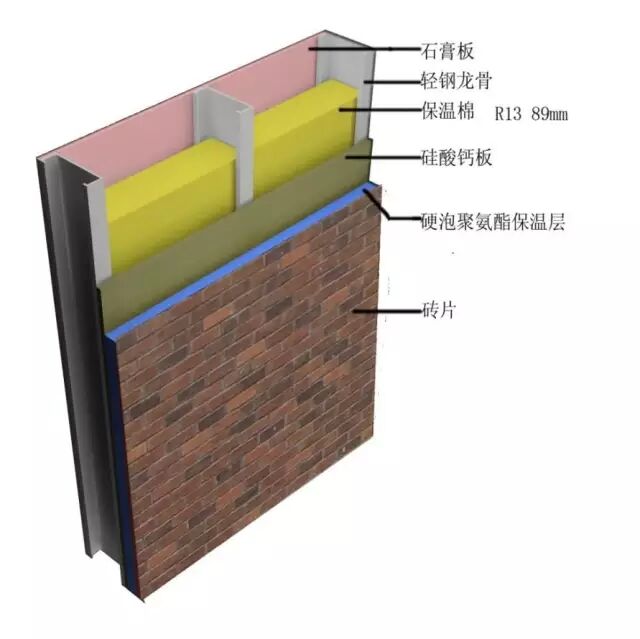

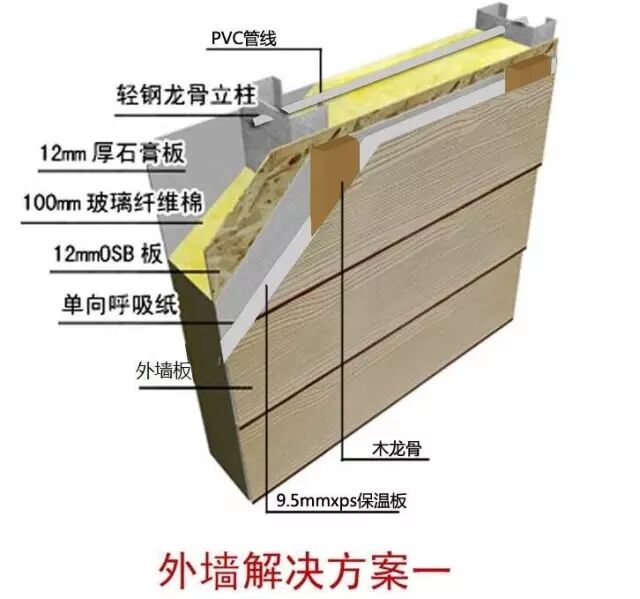

外墙典型做法

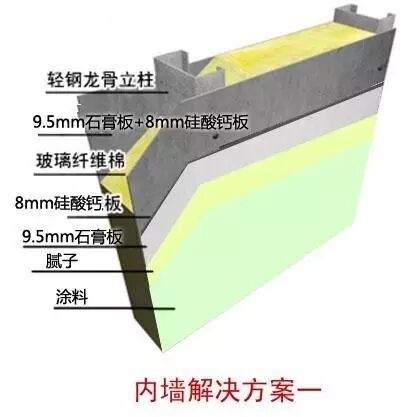

内墙典型做法

轻钢结构自重轻，可大幅降低基础工程成本;

基础的防潮设计，有效防止湿气和有害气体侵入;

合理的锚固方式，确保基础和主体的可靠连接;

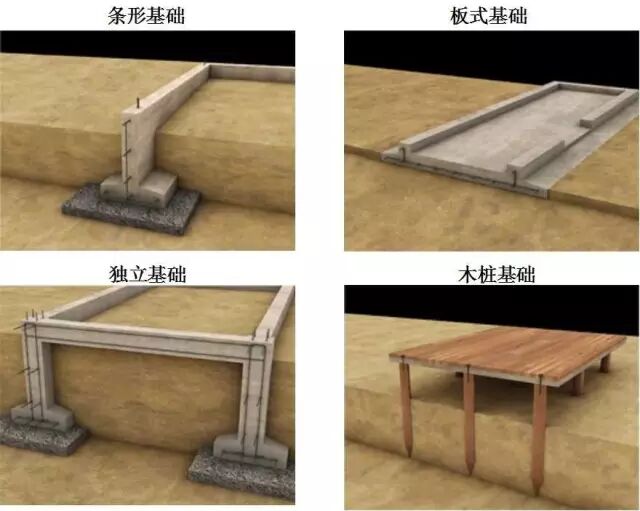

基础类型

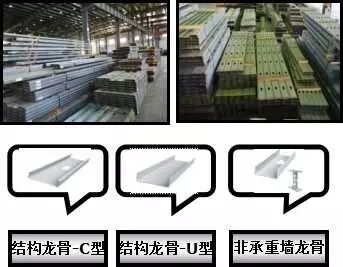

结构构件主要由C型、U型等冷弯型钢组成，材料厚度0.55-1.5mm，屈服强度300-550MPa，热镀锌含量Z180-Z275或镀铝锌AZ100-AZ150。

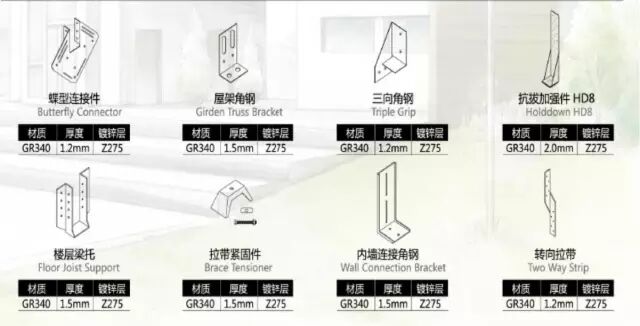

成熟的节点、标准化的连接件，确保现场安装的便捷性，连接件同样采用高强高锌的镀锌板材加工，保证结构件的耐蚀性。

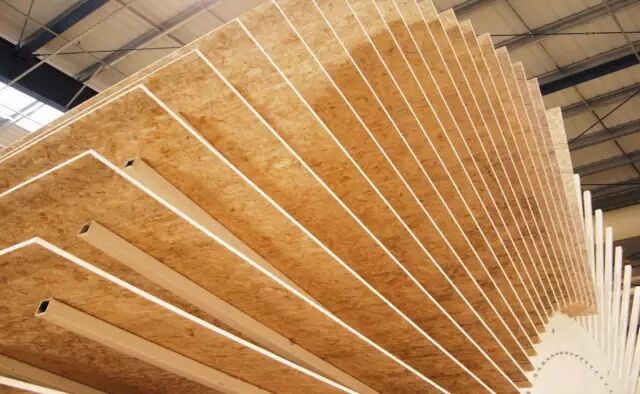

OSB板：

定向刨花板，是以小径材、间伐材、木芯为原料加工成长刨片，经脱油、干燥、施胶、定向铺装、热压成型等工艺制成的一种定向结构板材，材质均匀、稳定性好、易于加工、抗弯强度高、握螺钉力较高、无甲醛释放。

类型适用条件

OSB/1干燥状态条件下一般用途非承载板材

OSB/2干燥状态条件下承载板材

OSB/3潮湿状态条件下承载板材

OSB/4潮湿状态条件下承重载板材

水泥纤维板：

以硅质、钙质材料为主原料，加入植物纤维，经过制浆、抄取、加压、养护而成的一种建筑板材。防火绝缘、防水防潮、隔热隔音、寿命超长。

A级不燃

抗折强度 ≥20 MPa

吸水率≤40 ％

含水率≤12 ％

表观密度 ≤1.2 t/m³

抗反卤性无水珠、无返潮

25次冻融循环，不破裂、分层

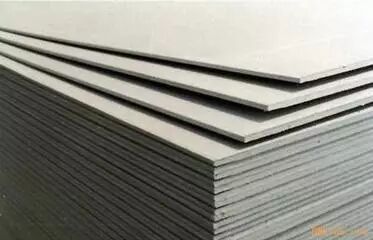

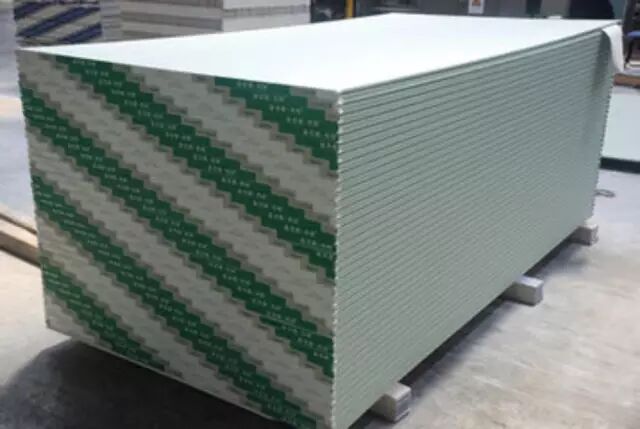

石膏板：

以建筑石膏为主要原料，掺入适量轻集料、纤维增强材料和外加剂构成芯材，并与护面纸牢固地粘结在一起的建筑板材。

燃烧性能：B1级难燃。

密度：ρ＝1000kg/m3

热导率：λ=0.24W/(m·K）

蓄热系数：5.28

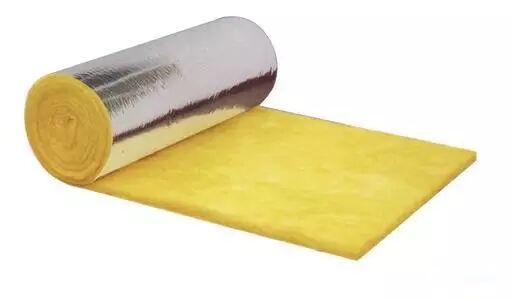

玻璃纤维棉：

玻璃纤维棉将处于熔融状态的玻璃用离心喷吹工艺进行纤维化,喷涂热固性树脂制成的丝状材料，热固化后制成产品。

耐高温、隔热、隔音

燃烧性能为A级不燃

稳定，耐老化、抗腐蚀

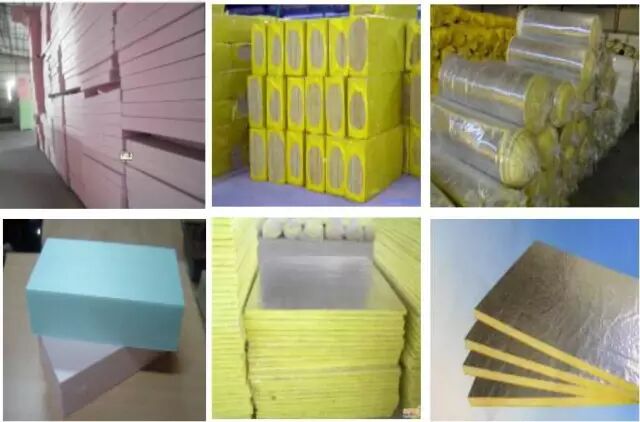

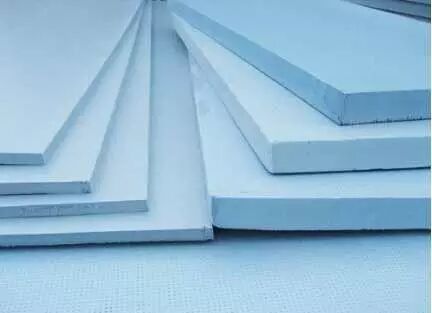

XPS挤塑板：

挤塑式聚苯乙烯塑料保温板，以聚苯乙烯树脂为原料加上其他辅料,通过加热混合同时注入催化剂，然后挤塑压出成型的硬质泡沫塑料板，具有完美的闭孔蜂窝结构，让XPS板有极低的吸水性、低热导系数、高抗压性、抗老化性强。

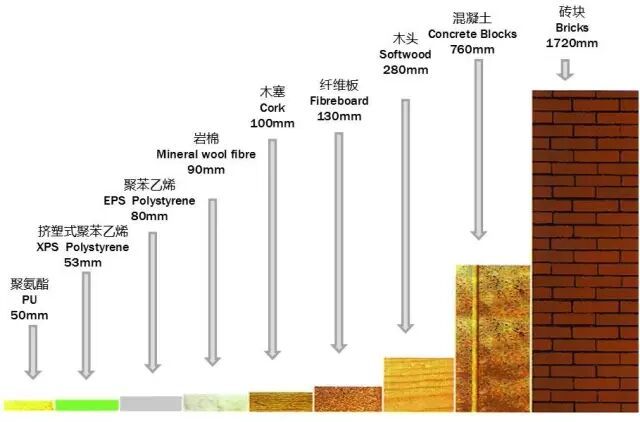

相同保温效果下，各种材质 所需厚度对比

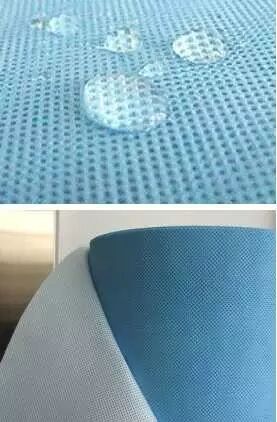

防水透汽膜：

中间层聚乙烯微孔膜及两层无纺布经热融直压工艺复合成型，聚乙烯树脂为主防水层，双表面复合无纺布作增强层。

水蒸气是气态水，颗粒非常小，可藉扩散原理通过微孔膜，发生透汽现象，液态水或水滴因其表面张力的作用，无法通过，也就防止了水的渗透发生，使透汽膜有了防水的功能。

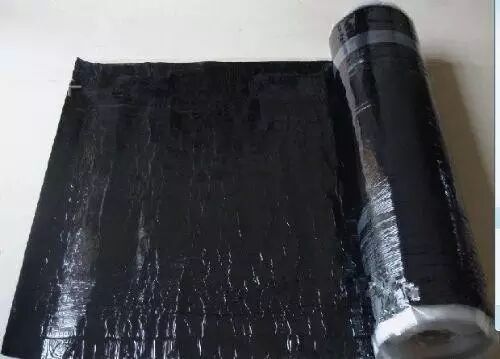

自粘防水卷材：

是以高分子树脂、优质沥青为基料，以聚乙烯膜、铝箔为表面材料，采用离粘隔离层的自粘防水卷材。产品具有极强的粘结性能和自愈性，适应高低温环境下冷施工。

水泥纤维装饰板：

以水泥质材料为基材，以复合纤维为增强材料，一定配方混合加工成平板，经高温高压养护而成，是一种集功能性、装饰性为一体的高档外墙装饰板材，该产品质轻、防火、防水、防霉、防鼠、防蚁、隔热、隔音、抗冲击、耐酸碱、耐老化、抗冻、绿色环保等特点，广泛应用于各类民用建筑，公用建筑等。

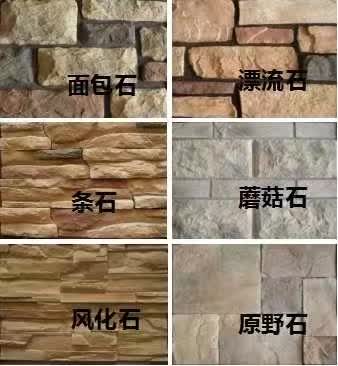

人造文化石：

采用人工的方法把天然形成的每种石材的纹理、色泽，质感进行升级再现，效果极富原始、自然、古朴的韵味。高档人造文化石具有环保节能、质地轻、色彩丰富、不霉、不燃、抗融冻性好、便于安装等特点。

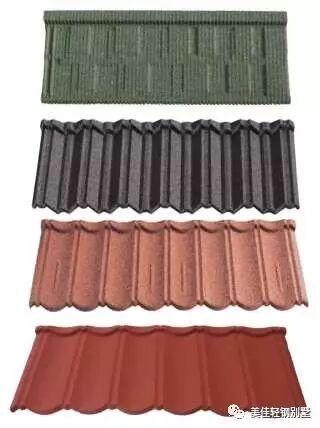

彩石金属瓦

是以镀铝锌钢板为基板,经过前后保护膜处理,面层使用了无毒无害优质粘合剂,再铺上了天然彩色石粒。轻质高强，牢固耐用，安装方便。

沥青瓦

以玻璃纤维毡为胎体，经浸涂优质石油沥青后，一面覆盖彩色矿物粒料，另一方面撒以隔离材料所制成的瓦状屋面防水片材，是一种具有装饰与防水功能的屋面材料。它具有良好的防水、装饰功能和色彩丰富，形式多样，质轻面细，施工简便等特点。

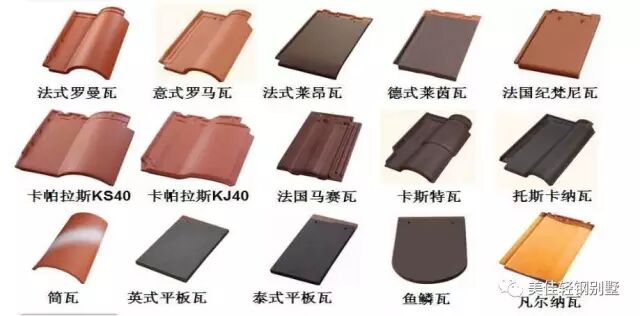

陶土瓦

是用粘土和其他合成物制作成湿胚干燥后通过高温烧制而成，色彩丰富艳丽，不易失色，防火且寿命长，搪瓷表面致密，非能防止细菌和污垢产生和进入，无异味且不释放有害物质、易清洁不需要维护保养。

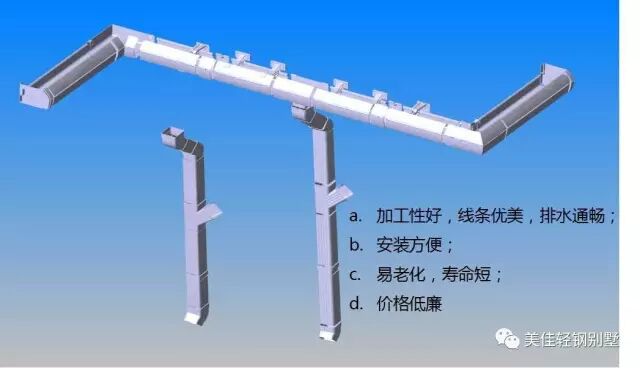

PVC天沟落水系统

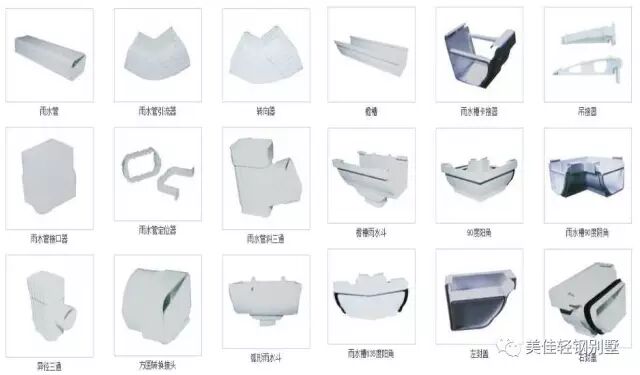

PVC天沟部件

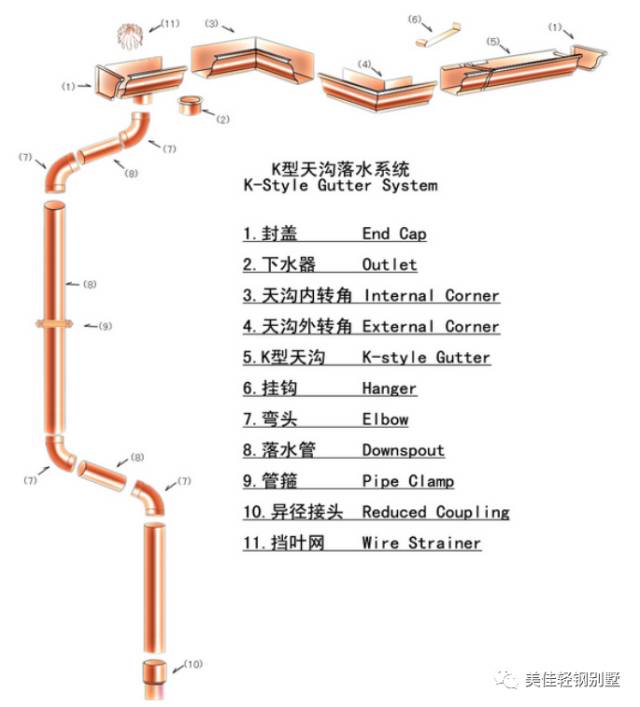

金属天沟落水系统

a.美观多变

b.经久耐用， 可达百年

c.天然环保，  循环利用

d.成本高昂

标识举例：12-14×45表示：长度为45mm的，每英寸螺纹数为14个的12号（直径为5.5mm）螺钉。其钉头和尖头的标识依据厂家的不同而有不同。

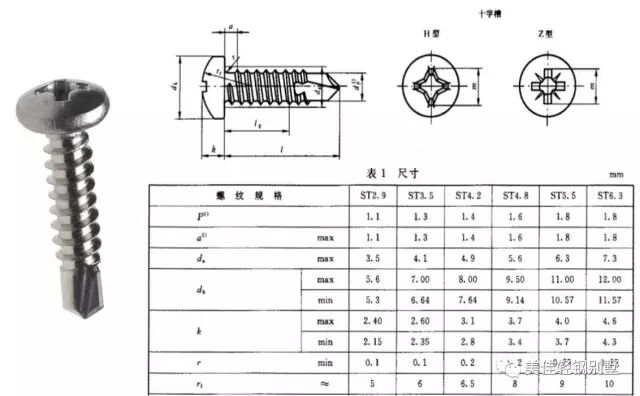

十字盘头自攻钉

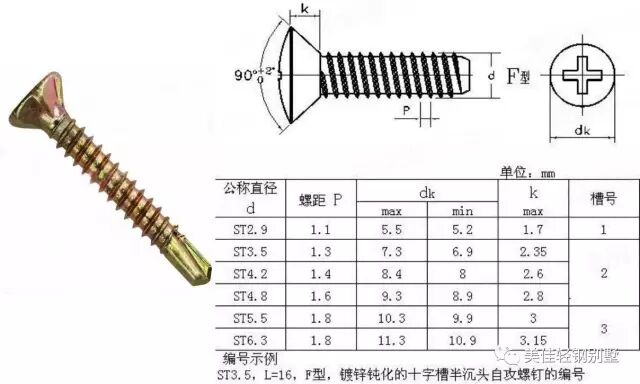

十字沉头刮削钻尾钉

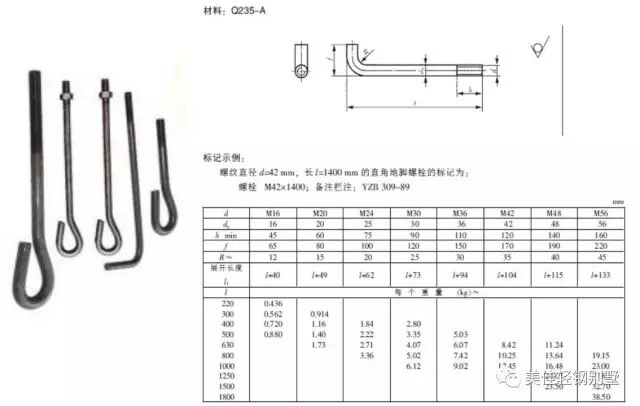

地脚螺栓

化学锚栓

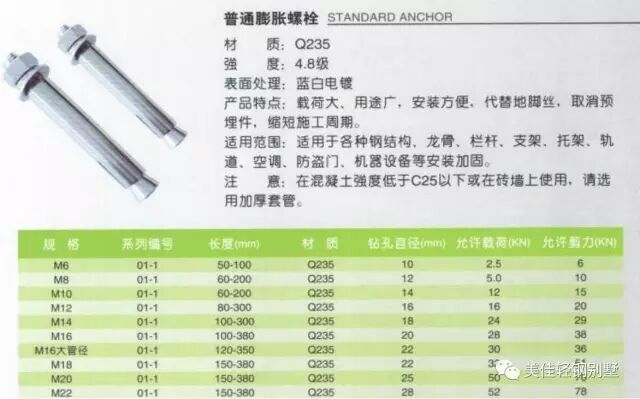

膨胀螺栓

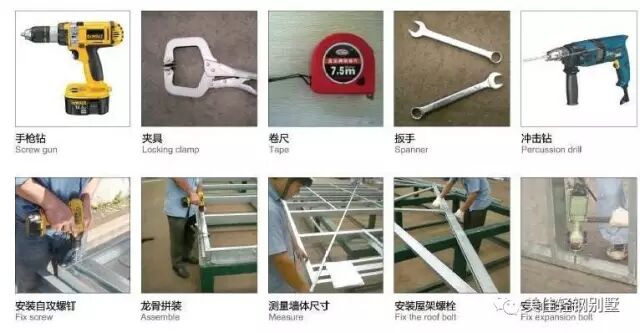

结构拼装常用工具和用法

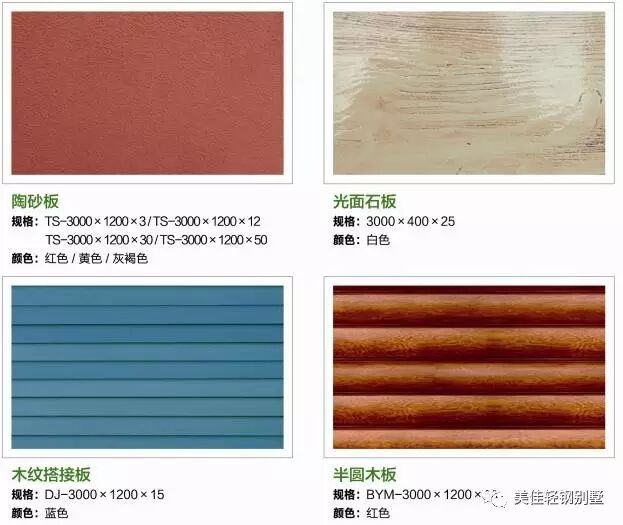

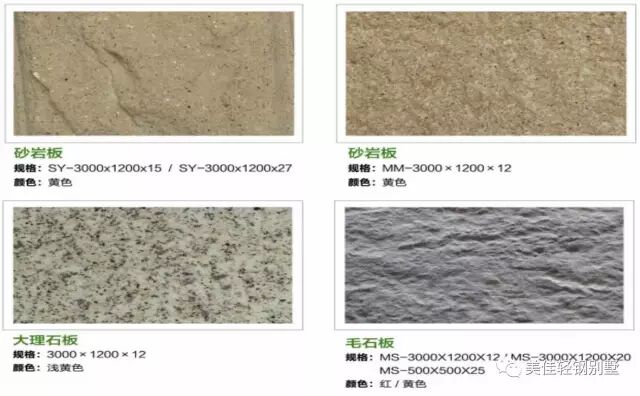

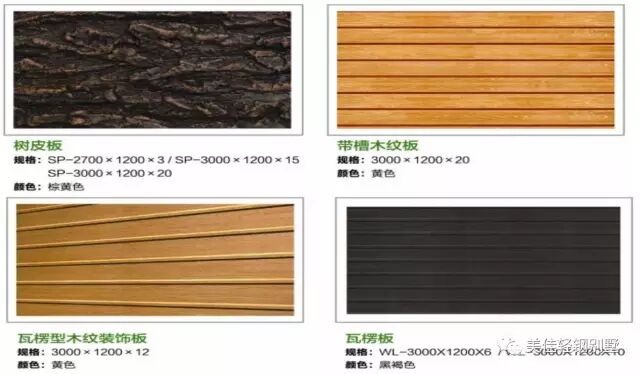

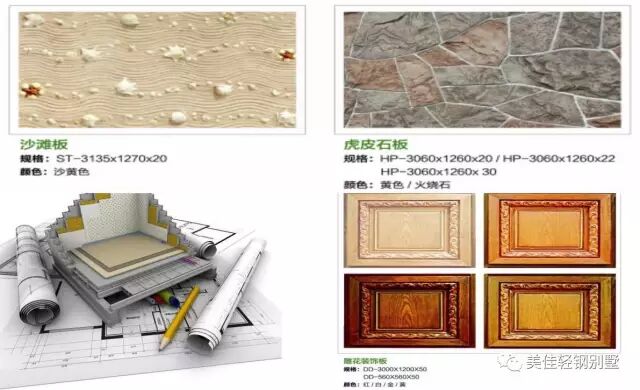

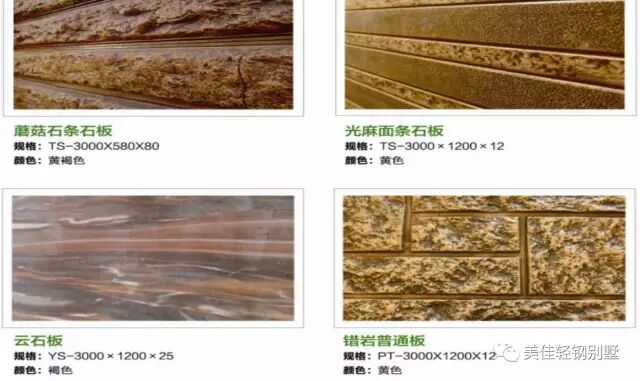

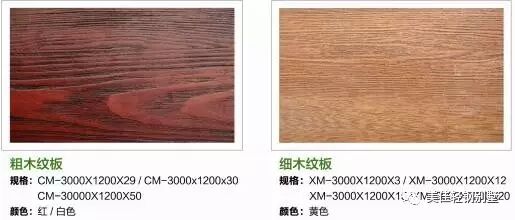

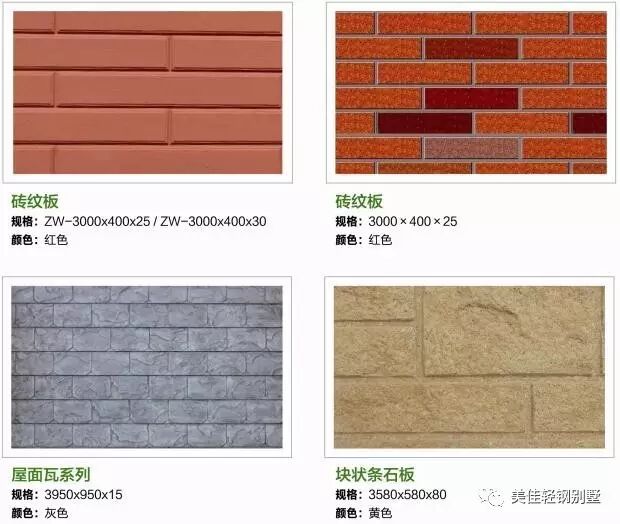

外墙装饰板系列

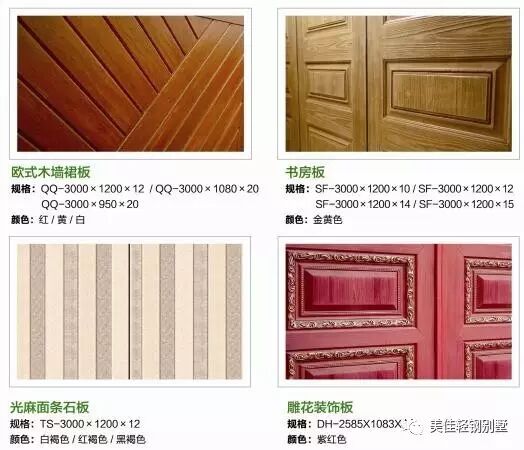

内墙装饰板系列

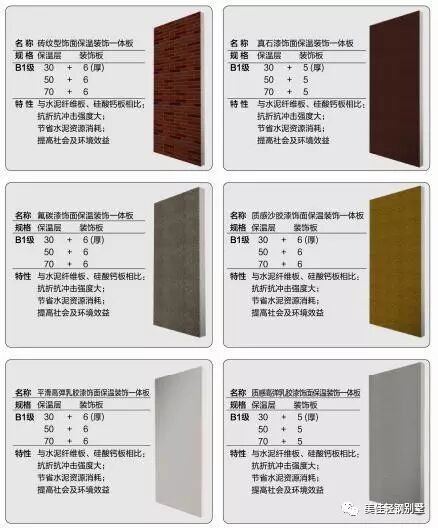

保温装饰-体板系列

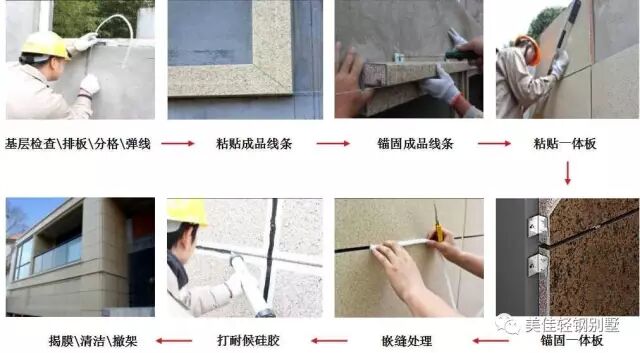

保温装饰一体板施工流程

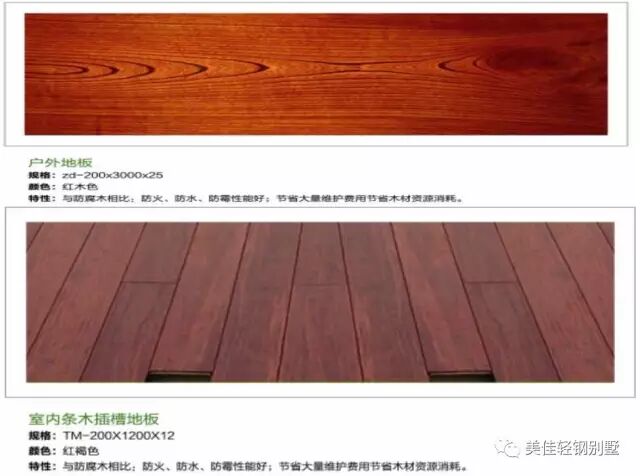

户内外地板系列

工程门系列
